レールなし小型自動デスクトップ PNP SMD 組立機

レールなしの NeoDen4 小型自動デスクトップ PNP SMD アセンブリマシン、ビジョンシステム付き。プロの PnP マシン設計者および開発者として、NeoDen は 2010. レールのない NeoDen4 -- 小型自動デスクトップ PNP SMD アセンブリマシン -- は、0201、BGA、QFN、および 0.8m/1.2m/1.5m LED ストリップをサポートできます。 NeoDen4 は、高精度、安定した性能、および低コストのすべての要求を満たすための最良の選択です。

NeoDen4 -レールなしの小型自動デスクトップ PNP SMD アセンブリマシン

序章

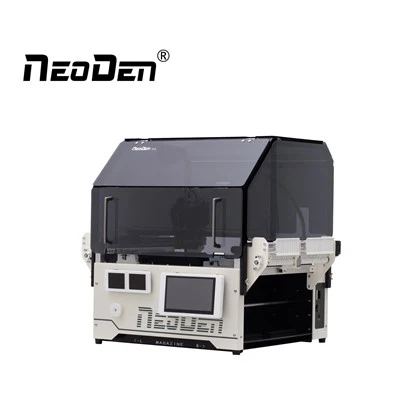

NeoDen4 は、ビジョンシステムを備えたデスクトップピックアンドプレースマシンです。プロの PnP マシン設計者および開発者として、NeoDen は 2010 から SMT 業界で研究を行ってきました。レールのない NeoDen4 -- 小型自動デスクトップ PNP SMD アセンブリマシン -- は、0201、BGA、QFN、および 0.8m/1.2m/1.5m の LED ストリップをサポートできます。 NeoDen4 は、高精度、安定した性能、および低コストのすべての要求を満たすのに適しています。

ハイライト

Vision system

上向きカメラと下向きカメラが異なるコンポーネントを同時に識別およびキャリブレーションし、0201 から BGA への配置の精度を大幅に向上させます。

SMT Nozzle

吊り下げ式、完全対称、高角度を採用した±180度回転の4つの高精度配置ヘッド

結合方法の、より広いスペース、より穏やかでより正確なコンポーネントを確実に取り付けることができるようにします

3. 自動電子フィーダー

Feeder

ピッキングをスムーズにし、偏差を減らすのに役立つ送り誤差修正技術を採用

4. リモートシステムアップグレードをサポート

NeoDen は生涯にわたる技術サービスとシステムのアップグレードを提供します

5.産業用PCマザーボード

32Gソリッドステートドライブ、読み取り/書き込みが高速で安定、電源オフ保護機能付き

仕様

モデル	NeoDen4 -レールなしの小型自動デスクトップ PNP SMD アセンブリマシン	フィーダー容量	テープフィーダー：48 全8mm
マシンスタイル	4ヘッドのシングルガントリー		振動フィーダー:5
アライメント	ステージビジョン		トレイフィーダー：5
掲載率	視界オフ: 10、000CPH	コンポーネント範囲	最小サイズ: 0201
掲載率	ビジョン: 5、000CPH	コンポーネント範囲	最大サイズ: 32x32mm (リードピッチ 0.5mm)
最大高さ	4mm	電力供給	110V/220V
回転	±180度	力	180W
配置精度	±0.05mm	外形寸法(mm)	940(L)x750(W)x650(H)
XY再現性	±0.02mm	重さ	正味重量: 60Kgs
ボード寸法(mm)	350×400mm(オプション)	重さ	総重量：80kg
メインコントロール	GUI
