小型手動SMTステンシルプリンターPM3040はんだペースト

小型手動SMTステンシルプリンターPM3040はんだペースト

PM3040は、異なるPCBに応じて1つのステンシルフレームを作成することにより、PCB表面へのはんだペーストを覆うために使用されます。高い柔軟性により、高い印刷精度が保証され、両側にコンポーネントがあるPCBがサポートされます。

1.機能

NS。 プリンタと同じプラットフォームを選択でき、PCBボードの片面と両面の両方を簡単に見つけることができ、高い柔軟性により高い印刷精度が保証されます。

NS。 スチールステンシルは最大30度回転でき、繰り返し作業しても精度を維持でき、自動機に匹敵します。

NS。 スチールステンシルの動きの方法を使用して最適な位置を調整し、X軸、Y軸の微調整と組み合わせて、修正、便利、効率的です。

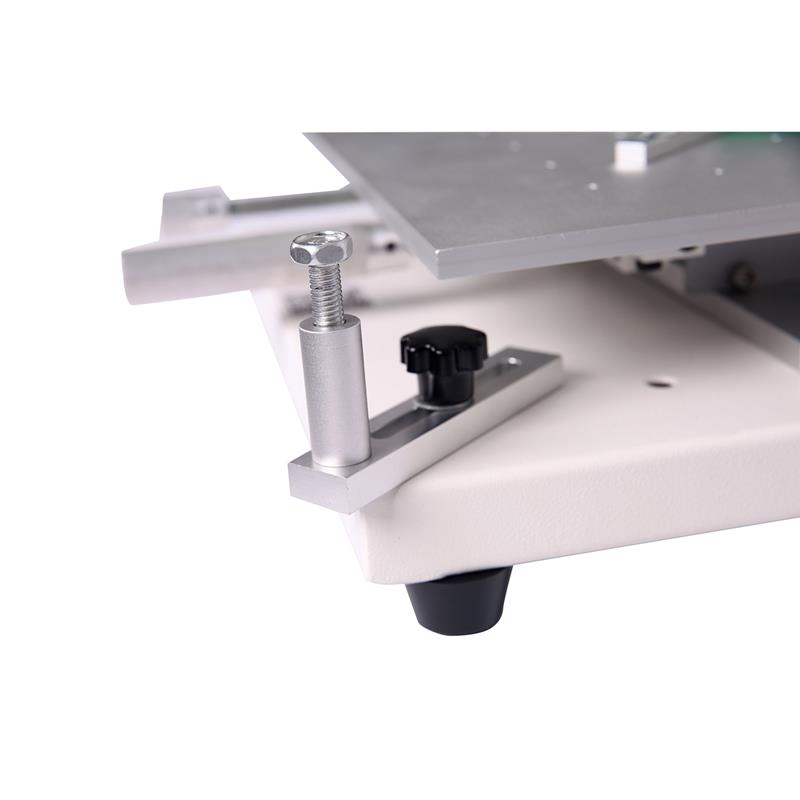

NS。 厚くされた板金で作られたフレーム、最高の素材、優れた耐久性を備えた高品質、高さを調整するためにボルトバーを使用するブラケット、PCBの厚さを制御するのに便利です。

2.技術的パラメータ

3.操作手順

A.PCBポジショニング

PCBボードとスチールステンシルの間の位置を表示し、プラットフォーム上のPCBボードを見つけるのに最適な位置を見つけます。

提案：PCBとスチールステンシルの間の位置が確認されたら、PCBをしっかりと貼り付けるために少し両面接着テープを貼り付けます→フレームの位置決めスロットにスチールステンシルを取り付けます→PCBボードの裏側にもっと多くの両面接着テープを貼り付けますスチールステンシル→次にスチールステンシルを押す→プラットフォームとPCBボードの間の適切な場所にフィラーを取り付けます→PCBボードと同じ厚さになるまでスチールステンシルとフィラーの間の距離を調整します（PCBとフィラーを吻合します）。ボードとフィラーが平行→PCBボードに貼り付けた両面接着テープの紙を引き裂く→PCBボードがフィラーでセメントになるまでスチールステンシルを閉じる→スチールステンシルを持ち上げる→PCBをスチールステンシルから分離して貼り合わせるプラットフォームのフィラー内→該当する位置決めピンを見つけて固定ユニットに取り付けます（位置決めピンの高さがPCBボードの厚さを超えないようにします）→固定ユニットをしっかりとロックします 固定ユニットにピンを固定して位置決めした後のプラットフォーム、PCB位置決め操作はほぼ終了→X軸調整ハンドルとY軸調整ハンドルを使用してプラットフォームとPCBボード間の最適な位置を調整します

B.印刷

印刷するときは、適切なスクレーパーブレード（印刷の幅によって異なります）を選択し、プリンター全体（特にスチールスクリーンのものに注意してください）のネジをしっかりと締めてください。そうしないと、印刷精度に影響します。はんだペーストの厚さは印刷によって異なります。強度、専門家、優秀なオペレーターが自動機と同じ効果を発揮できることは、オペレーターが印刷品質の重要なポイントの1つであることを意味します。上記のプロセスは、長い間、実際の使用中にエンジニアと顧客から得られる最高の経験です。お客様の高効率生産に便利な、パフォーマンスを向上させるためのより良いプロセスと経験があればお知らせください。
