NeoDen9 ピック アンド プレース マシン

NeoDen9 ピック アンド プレース マシンを選ぶ理由

【効率的かつ正確】 NeoDen9 の平均取り付け速度は 9,000CPH に達し、最大速度は 14,000CPH になります。速度計測用の仮想パラメータを使用しないリアルタイム計算アルゴリズムを使用します。-繰り返し位置精度は±0.01mmです。

【高度な制御システム】このマシンは、有名ブランドで一般的に使用されている磁気スケール技術を利用して、真の閉ループ制御を実現しています。{{1}これにより、長期にわたって安定した配置精度が保証されます。- XY モーション フィードバックは閉ループ制御システムであり、Panasonic A6 400W モーターによって駆動され、トルクと加速が向上します。使用ネジはC5精密研削ネジで、長さ300mm内で精度0.018mmです。

【強力なソフトウェア機能】 このマシンには、NeoDen の独立した Linux ソフトウェアが搭載されており、柔軟かつ迅速なアップグレードだけでなく、より簡単な操作とより迅速なトレーニングを保証します。また、実装シーケンスのワンクリック最適化機能やピッキング位置の素早いキャリブレーション機能も備えています。

【多彩な構成】 NeoDen9 には、独立して制御される 6 つの配置ヘッドがあります。各ヘッドが個別に上下に可動するため、部品の吸着が容易です。標準の有効実装高さは16mmに達し、柔軟なSMTプロセスの要件を満たします。最大 53 個のテープ リール フィーダーを備えた電動フィーダーと空気圧フィーダーの両方をサポートします。対応できる最大基板幅は300mmです。

【スマートかつ安全】 このマシンには、インポートされた CMOS センサー、5{2}} 百万- レベルの工業用高解像度レンズ、289 個の LED リング無影光源を使用する自社開発の飛行カメラ認識システムが搭載されており、安定した耐久性のある効果を保証します。{0}特許取得済みのセンサー技術により、黒色の PCB を処理できます。前後のフィーダースタックにも特許センサーが装備されています。フィーダーが正しく取り付けられていない場合、装着ヘッドがロックされ、ヘッド衝突や誤操作による異常を防止します。

詳細

6 つの配置ヘッド

独立制御

各ヘッドは個別に上下することができ、簡単に持ち上げることができます

柔軟なSMTプロセスの要件を満たします。

テープリールフィーダー

機械幅 800mm の最大 53 スロットのテープ リール フィーダのみで電動フィーダと空圧フィーダの両方をサポートし、柔軟で価値のあるスペースで高効率を確保します。

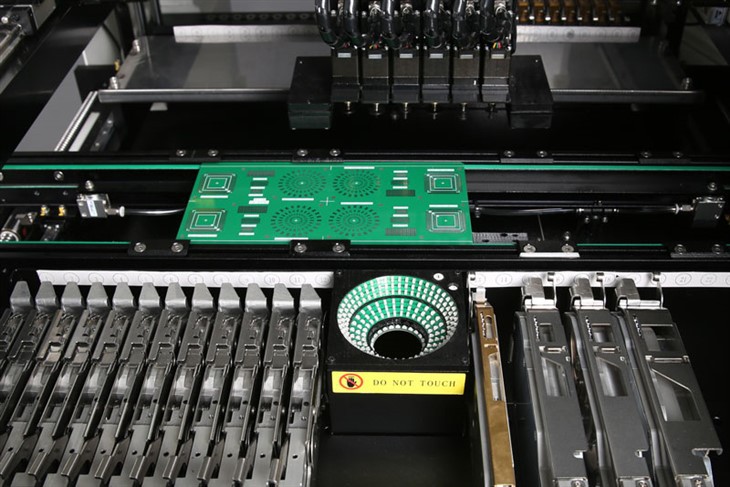

自社開発のフライング カメラ-

認識システムは輸入された CMOS センサー、500 万-レベルの工業用高解像度- レンズ、289 個の LED リング無影光源を使用し、安定した耐久性のある効果を保証します。

C5精密研削ねじ

長さ300mm内で0.018mmの精度です。台湾PVPと日本の三木製カップリングに適合し、精密な組み立てと相まって、摩耗や経年劣化が少なく、安定した耐久性のある精度を実現します。

サーボモーター

Panosonic 400Wサーボモーターを搭載し、

より優れたトルクと加速を確保し、安定した耐久性のある配置を実現します。

特許センサー

フィーダーが正しい位置に取り付けられていない場合、装着ヘッドがロックされ、ヘッド衝突や誤操作による異常を防止します。

私たちのサービス

当社は、高品質の PNP マシンを提供するだけでなく、優れたアフターサービスも提供できる有利な立場にあります。

よく訓練されたエンジニアが技術サポートを提供します。-

10 人のエンジニアによる強力なアフターサービス チームが、顧客の質問や問い合わせに 8 時間以内に対応します。{1}

プロフェッショナルなソリューションは、平日でも休日でも 24 時間以内に提供されます。

必要な場合は、お気軽にお問い合わせください。

NeoDen SMT について

浙江ネオデンテクノロジー株式会社は、NeoDen は、2010 年以来、さまざまな PNP 機械を製造および輸出しています。当社独自の豊富な経験を積んだ研究開発とよく訓練された生産を活用して、NeoDen は世界中の顧客から高い評価を得ています。

130 か国以上で世界的に展開されている NeoDen ピック アンド プレース マシンは、優れたパフォーマンス、高精度、信頼性を備えており、研究開発、プロのプロトタイピング、小規模から中規模のバッチ生産に最適です。当社は、ワンストップ最高のSMTピックアンドプレース機とPNP機のプロフェッショナルなソリューションを提供します。

必要な場合はお気軽にお問い合わせください。

よくある質問

Q1. NeoDen9 SMT マシンはどのようなコンポーネントを処理できますか?

A.NeoDen9 は、ファインピッチ IC、LED、ダイオード、三極管など、0201 から 40 x 40 mm までのコンポーネントをサポートしています。-また、最大部品高さ 16 mm の QFP、SSOP、QFN、BGA などの標準 IC パッケージも処理します。

Q2.NeoDen9 SMT ピック アンド プレース マシンの主な機能は何ですか?

• オフィスエレベーター向けに設計された幅800mmの狭い機体
• プロトタイピングや小規模から-中規模-の生産に最適
• 6 つの配置ヘッド、最大速度 14,000 CPH / 平均 . 9,000 CPH
• 最大 460 x 300 mm の PCB サイズをサポート (オプションの拡張が利用可能)
• ボールネジ駆動とサーボモーターによる高精度を実現
• コンポーネントのサイズ範囲: 0201 ～ 40 x 40 mm、最大高さ 16 mm

Q3.NeoDen9 SMT マシンは CE 認証を取得していますか?

A.いいえ、NeoDen9 には CE 認証がありません。

他のすべての NeoDen ピック アンド プレース マシン (YY1、NeoDen4、K1830、N10P) は CE 認定を受けています。

Q4.私たちのオフィスのドア/エレベーターは大きくありませんが、このモデルの寸法は通常のエレベーターで使用できますか?

A. はい、オフィスビルのほとんどのお客様向けに特別に狭い設計になっています。

人気ラベル: NeoDen9 ピック アンド プレイス マシン、中国、メーカー、サプライヤー、卸売
