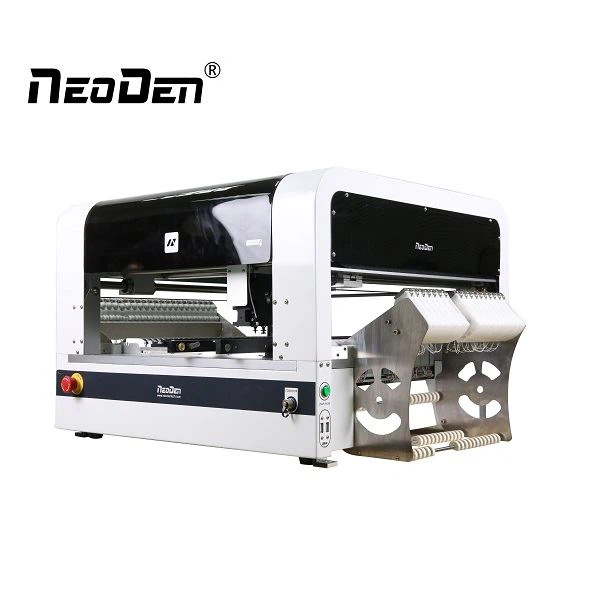

レール付きピックアンドプレイスマシン NeoDen4
NeoDen4 SMT マシンの紹介
NeoDen4 は、NeoDen Tech. の第 4 世代ピック アンド プレース マシンであり、特許と CE 認証を取得して独自に設計、開発されました。
この機械はデュアルカメラ、4つのヘッド、オートレール、電子フィーダー、2つのコンベアポートを備えており、高精度、シンプルな構造、安定した性能、簡単な操作を実現します。テープ交換が簡単でスムーズな施工を実現する新開発の送りシステムを採用し、ビジョンシステムやレール送りシステムと合わせて、実際の PCB 生産において、お客様に大きな価値を生み出すことに尽力しています。
YouTube でビデオをチェックしてください:https://www.youtube.com/watch?v=4P7DDSTXIQo
NeoDen4 を選ぶ理由
1. ビジョンシステム
上向きカメラと下向きカメラ-と下向きカメラ-がさまざまなコンポーネントを同時に識別して調整し、0201 から BGA までの配置精度を大幅に向上させます。
2. 4つの精密ヘッド
±180 度回転する 4 つの高精度配置ヘッド。吊り下げ式、完全対称、高度な結合方式を採用しており、より広いスペースで、より優しく、より正確にコンポーネントを実装できます。
3. 自動電子フィーダー
送り誤差補正技術を採用し、ピッキングをスムーズにし、ズレを軽減します。
4. オートレールで連続設置を実現
1.5mの自動レールをユニバーサルコンベアに接続して、連続配置を実現できます。
5.一般的なコンベヤに対応
コンベア ポートを使用すると、ワンストップ SMT 生産ラインをセットアップでき、{{0}時間と労力をさらに節約できます。{{1}
6. リモートシステムアップグレードをサポート
NeoDen は、生涯にわたる技術サービスとシステム アップグレードを提供します。{0}
7.産業用PCマザーボード
32G ソリッド ステート ドライブ、読み取り/書き込みがより高速で安定しており、電源オフ保護機能が付いています。-
仕様
|
モデル |
レール付きピックアンドプレイスマシン NeoDen4 |
フィーダー容量 |
テープフィーダー:48本(全8mm) |
|
マシンスタイル |
4ヘッドのシングルガントリー |
振動フィーダー:5台 | |
|
位置合わせ |
ステージビジョン |
トレイフィーダー:5 | |
| 就職率 |
ビジョンオン: 5,000CPH |
コンポーネントの範囲 |
最小サイズ: 0201 |
|
ビジョンオフ: 10,000CPH (最適) |
最大サイズ:32x32mm(リードピッチ0.5mm) |
||
|
最大高さ |
5mm | 最大基板寸法 (mm) |
310×1500mm |
|
回転 |
±180度 |
140×1500mm(ワッフルトレイ1枚付き) | |
|
配置精度 |
±0.02mm |
メインコントロール |
GUI |
|
X-Y 再現性 |
±0.02mm |
電力供給 |
110V/220V |
| 力 | 180W | 重さ |
正味重量: 60kg |
| 外形寸法(mm) |
機械サイズ: 870(L)x680(W)x480(H) |
総重量: 80kg |
|
|
梱包サイズ: 940(L)x740(W)x600(H) |
付属品

保証
保証期間は購入時から 2 年間で、生涯にわたるサービス サポートと工場出荷時の価格での長期供給が提供されます。- NeoDen は、オンライン Q/A、トラブルシューティング サポート、および技術アドバイス サービスを提供します。
