NeoDen 3V は販売終了となりました。アップグレードをお探しですか?
NeoDen YY1 は、お客様のニーズを超えるために構築された、より強力でコスト効率の高い代替品です。-
SMDチップ用手動ピックアンドプレイスマシン

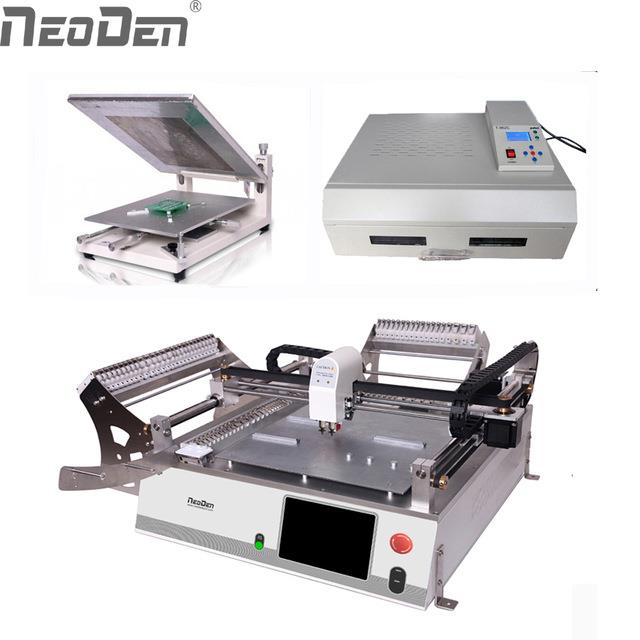

ピックアンドプレイスマシン - NeoDen3V
NeoDen3V 手動ピック アンド プレイス マシンは、TM245P シリーズ-主要アップグレード部分-カメラ/ビジョン システムのアップグレード バージョンです。
デュアルヘッド、25 フィーダースロット、ビジョンシステム、柔軟な位置決めシステムを備えており、安定したパフォーマンスと手頃な価格でプロトタイピング、小ロット生産に適しています。
仕様
|
製品名 |
SMD チップ用の手動ピック アンド プレース マシン |
|
ヘッド数 |
2 |
|
位置合わせ |
ビジョン |
|
回転 |
±180度 |
|
就職率 |
5000CPH (ビジョンなし); 3500CPH (ビジョンあり) |
|
フィーダー容量 |
テープフィーダー：24本（全8mm） |
| 振動フィーダー：0～5 | |
|
トレイフィーダー：5～10 (カスタマイズ対応) |
|
|
基板寸法 |
最大: 320*420mm |
|
コンポーネントの範囲 |
最小コンポーネント: 0402 |
| 最大のコンポーネント: TQFP144 | |
| 最大高さ: 5mm | |
|
ポンプの数 |
3 |
|
配置精度 |
±0.02mm |
|
オペレーティングシステム |
Windows XP-NOVA |
|
力 |
160~200W |
|
電力供給 |
110V/220V |
|
機械のサイズ |
820(L)*650(W)*410(H)mm |
|
梱包サイズ |
1001(L)*961(W)*568(H)mm |
| N.W./G.W. |
55kg/80kg |
SMD チップ配置用の手動ピック アンド プレース マシンのビデオ
特徴
フルビジョン2ヘッドシステム
±180 度回転する 2 つの高精度配置ヘッド-は、広範囲のコンポーネントのニーズを満たすことができます。
特許取得済みの自動ピールボックス-
特許取得済みの電磁アクチュエーターにより、無駄なナイロンフィルムを手動で取り除く必要がなく、時間と労力を節約できます。
フレキシブルな PCB 位置決め
PCB サポート バーとピンを使用すると、PCB を配置する場所や PCB の形状に関係なく、すべてを適切に処理できます。
プロトタイプの配置作業を希望する場合は、NeoDen3V が低予算で SMD チップ用の手動ピック アンド プレイス マシンとして最適です。
