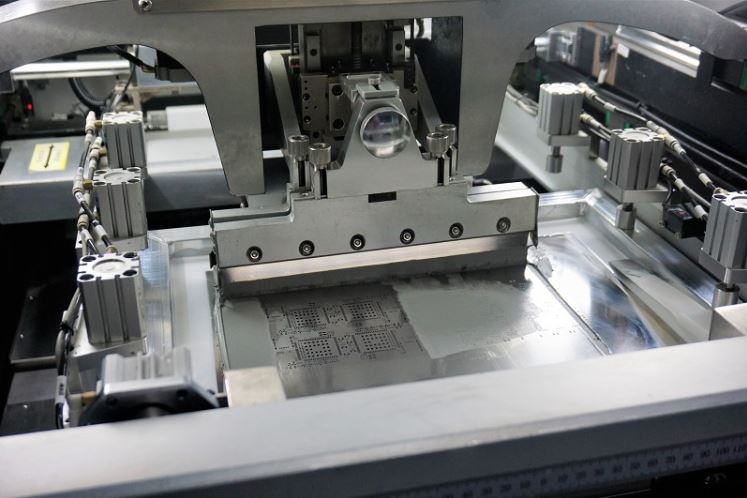

スクリーン印刷技術とは、既製のステンシルを使用して、特定の方法でプリンタに直接接続することです。
ハンダペーストをステンシル上に均等に流し込み、穴からメッシュに漏れ出すようにします。 着いたとき
ステンシルを取り除き、はんだペーストをプリント回路基板のはんだグラフィックに覆い、その後
PCBにはんだペースト印刷。
孔版印刷機能は単一材料、すなわちハンダからなるハンダペーストによって達成されます。
金属とフラックス。 ペーストは部品の配置時やはんだのリフロー時にも接着剤として機能します。 の粘着性
ペーストを使用すると、コンポーネントを所定の位置に固定できます。 良いはんだ接合部は、はんだペーストが溶けた部分です。
部品上のリード線または端子とボード上のパッドをしっかりと流して濡らした。
このようなはんだ接合を実現するためには、部品を適切な場所に配置する必要があります。
ハンダペーストを塗布する必要があり、ペーストは基板や部品に十分に濡れている必要があります。また 、基板上に残すのが安全な残留物または簡単に清掃できるものが必要です。
はんだ量は、ステンシル、印刷プロセスと装置、はんだ粉末、レオロジーの関数です。
ペーストの物性 良好なはんだ濡れはフラックスの関数です。
