Altium Designerを使用しているクライアントの場合、このガイドはRS274X形式のGerberファイルとNCドリルファイルの設定と出力に役立ちます。 PCBレイアウトだけでなく回路図の設計も完了していることが前提です。 この段階で.SchDocファイル（スケマティック）と.PcbDocファイル（PCBレイアウト）の両方を用意する必要があります。
ガーバーファイルの生成
ステップ1： まず、プログラムウィンドウの左上隅にある「ファイル」タブにナビゲートします。 次に、 "Fabrication Outputs"を選択し、そのドロップダウンメニューで "Gerber Files"を選択します。
ステップ2： ガーバーファイルを選択すると、以下のウィンドウが表示され、小数点の前後の単位と数値の桁数を指定できます。
ステップ3： 次に、ウィンドウの上部にあるタブを使用して、「レイヤー」タブに移動します。 これにより、出力ガーバーファイルに使用するレイヤーを選択することができます。 どちらのレイヤーを使用するかわからない場合は、ウィンドウの左下にある「Plot Layers」タブを選択し、「All ON」をクリックして強調表示されます。 これにより、出力するプロジェクト内のすべてのレイヤーが選択されます。
ステップ4： その後、再び上部のタブを使用して、「Apertures」タブにナビゲートします。 このウィンドウで、 "Embedded Apertures（RS274X）"チェックボックスがオンになっていることを確認します。 残りのウィンドウはデフォルト設定のままにすることができます。

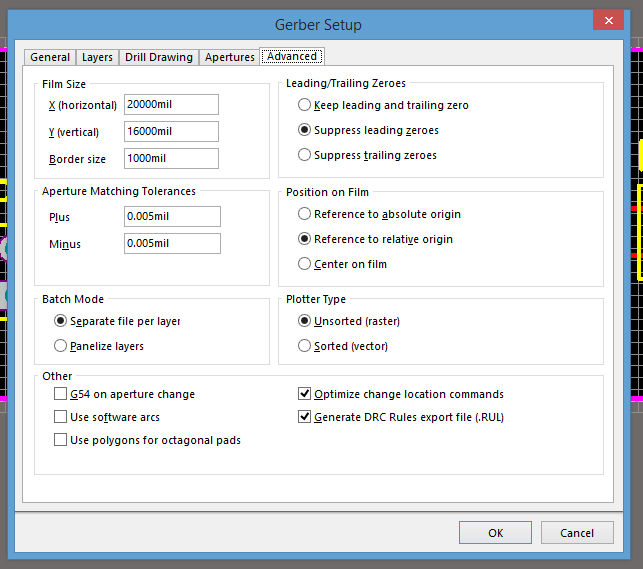

ステップ5： 最後に、ウィンドウの上部にあるタブを再度使用して、「詳細」タブにナビゲートします。 デザインに特別な要件がない限り、このウィンドウの設定をデフォルトのままにすることができます。 終了したら、ウィンドウの右下にある「OK」を押して、ガーバーファイルの出力処理を開始します。
ステップ6： メインレイヤファイルが完成したら、NCドリルファイルを出力する必要があります。 PCBを製作するとき、これらのファイルはビア、マウントポイントなどのために穴をあける穴のサイズと配置を示します。まず、プログラムの左上に戻り「ファイル」を選択します。 ドロップダウンメニューで、 "Fabrication Outputs"を選択し、 "NC Drill Files"を選択します。
ステップ7： 前のステップでNCドリルファイル設定ウィンドウが開きます。 これにより、特定の単位と10進数の前後の桁数を指定することができます。 プロジェクトに特定のパラメータが必要な場合を除き、このウィンドウはデフォルトのままにすることができます。
ステップ8： 最後に、すべてのファイルを1つの場所に保存した場合は、下の図のような数のファイルを作成する必要があります。 ファイルを提出する際には、.zipファイル内のファイルを圧縮してグループ化しておくことをお勧めします。
