NeoDen ピック アンド プレイス装置
NeoDen ピックアンドプレース装置ビデオ

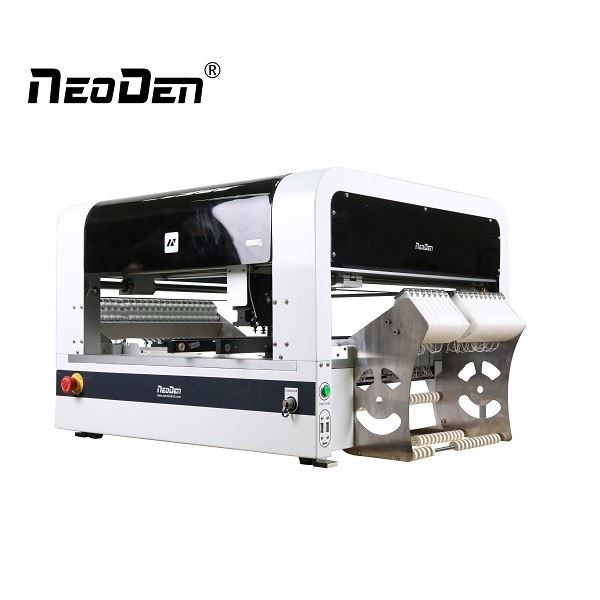

NeoDen ピックアンドプレース装置
特徴
NeoDen ピック アンド プレース装置の核となるのは、それぞれが独自の真空ポンプに接続された 4 つの個別の真空ノズルを備えた 4- 軸の Windows 制御 CNC です。 この機械は、310x500mm のヘッドの可動範囲全体をカバーする単一の XY 座標系を採用しています。 0.01 mm (10 µm) の分解能と 0.02 mm (20 µm) の再現性により、任意の XY 座標をフィーダの位置、トレイまたは短いテープ内のコンポーネントの配列の開始点、基準、または位置として識別できます。コンポーネントが回路基板上に配置される場所。
仕様
| 商品名 | NeoDen ピックアンドプレース装置 | コンポーネントの範囲 | 最小サイズ: 0201 |
| マシンスタイル | 4 つのヘッドを備えたシングル ガントリー | 最大サイズ: TQFP240 | |
| 就職率 | 5000PCS /H (ビジョンオフ)、4000PCS/H (ビジョンオン) | 最大高さ: 5mm | |
| 外形寸法 | 長さ680×幅870×高さ480mm | フィーダー | 48個 |
| 適用可能な基板領域 | 350mm*400mm | 平均動作電力 | 220V/160W |
詳細
オートレール
A. 従来のコンベヤに直接サポートを接続します。
B. 給紙位置を任意の位置に設定します。
C. 長すぎるボードを簡単に取り付けます。
4つのノズル
あらゆるサイズのノズルが取り付け可能
完全に対称的な吊り下げ式のデザイン
360度同時に取り付け可能
ビジョンシステム
(上向きカメラと下向きカメラ)
産業用高速CCDカメラを搭載
0201からBGAへの配置精度が大幅に向上
電子フィーダ
8mmテープ＆リールフィーダー
送り誤差補正技術を採用
最大 5 つの別々のチューブを処理
パッケージ
梱包と配送
包装:1個ずつ木製ケースに入っています
輸出用木箱に適量
通常のその他の梱包アクセサリ
お客様のご希望の梱包が可能です
配送：空路、海路、特急で
納期：ご注文内容と生産確認後約15〜30日程度。
SMT組立生産ラインをワンストップで提供
FP2636 はんだプリンター
1.各調整ハンドルの文字マーク、より良く、より簡単に操作できます。
2. 基準線用のステンシル固定フレームの定規は、ステンシルと PCB の間の水平度を確保します。
リフロー炉 IN6
完全対流で優れたはんだ付け性能。
6ゾーン設計、軽量かつコンパクト。
断熱保護設計により、ケーシング温度は40度以内に制御できます。
よくある質問
Q1:どうすればあなたから機械を購入できますか?
A: (1) LINEまたはメールにてご相談ください。
(2) 最終的な価格、送料、支払い方法、その他の条件を交渉し、確認します。
(3) 請求書をお送りし、ご注文を確認します。
(4) 見積書に記載された方法に従ってお支払いください。
(5) 全額のお支払いを確認した後、見積請求書の形でご注文を準備いたします。 そして出荷前に100％品質チェックを行っています。
(6) 速達、空路、海路でご注文をお送りください。
Q2: 私たちに何ができるでしょうか？
A: トータル SMT マシンとソリューション、専門的な技術サポートとサービス。
私たちについて
工場
Zhejiang NeoDen Technology Co., Ltd. は、2010 年以来、さまざまな小型ピック アンド プレース マシンを製造および輸出してきました。
NeoDen は、独自の豊富な経験を積んだ研究開発、よく訓練された生産を活用して、世界中の顧客から高い評価を獲得しています。
当社のグローバル エコシステムでは、最良のパートナーと協力して、よりクロージングな販売サービス、高度な専門的かつ効率的な技術サポートを提供します。
1. 2010 年に設立され、従業員数は 200+ 人、平方メートルは 8000+ です。 工場
2. 30+ 人の品質管理およびテクニカル サポート エンジニア、15+ 人のシニア国際セールス、8 時間以内にタイムリーな顧客対応、24 時間以内に専門的なソリューションを提供します。
認証
展示
あなたの選択のための他の生産ライン
